Hebei Kaixiang الیکٹریکل ٹیکنالوجی کمپنی لمیٹڈ چین میں ac 6.3kv 6000kw ہائی وولٹیج لوڈ بینک کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ اگر آپ ہول سیل بلک ایڈوانسڈ ac 6.3kv 6000kw ہائی وولٹیج لوڈ بینک پر جا رہے ہیں تو ہماری فیکٹری سے پرائس لسٹ حاصل کرنے میں خوش آمدید۔ تمام اپنی مرضی کے مطابق مصنوعات اعلی معیار اور مسابقتی قیمت کے ساتھ ہیں.

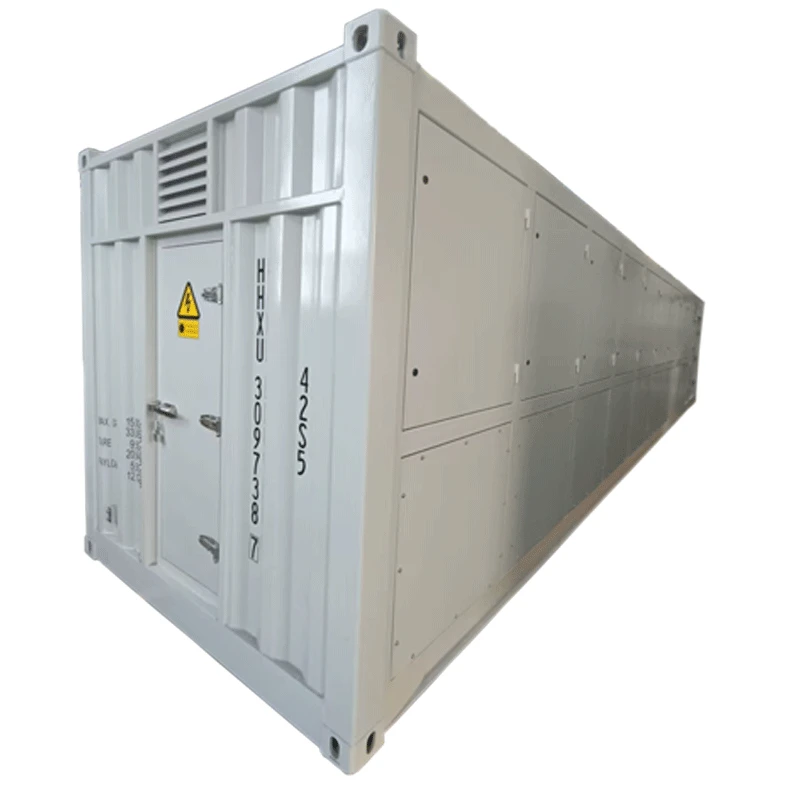

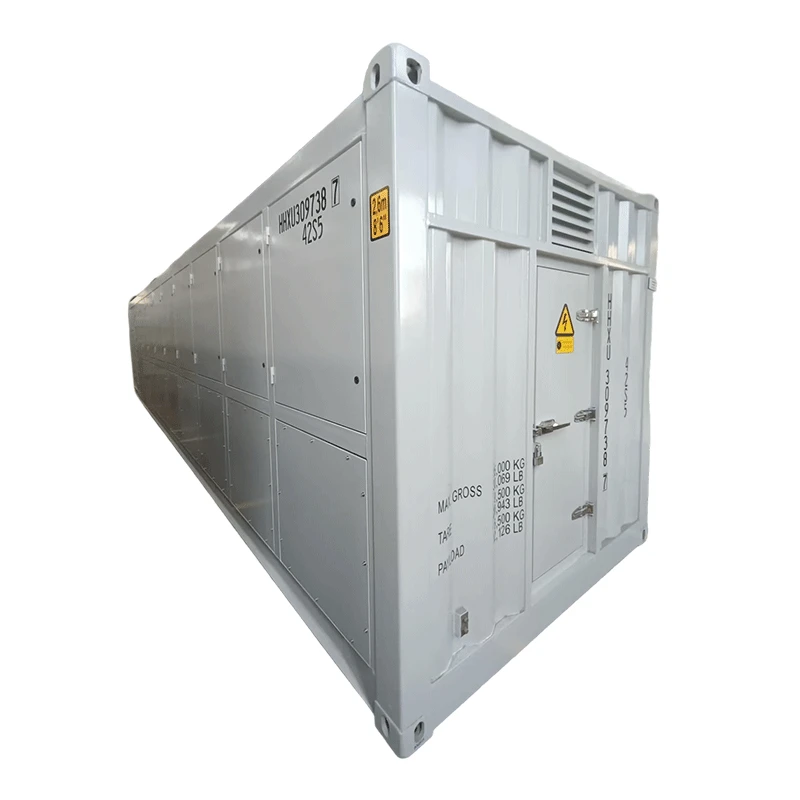

IP55 تحفظ کے ساتھ ایک معیاری 40-فٹ کنٹینر قسم کے انکلوژر میں رکھا ہوا، یہ لوڈ بینک بڑے ڈیزل اور گیس جنریٹر سیٹس، یوٹیلیٹی پاور سسٹمز، تیل اور گیس کی تنصیبات، اور پاور پلانٹس، سمندری جہازوں، آف شور پلیٹ فارمز، صنعتی سہولیات، ڈیٹا سینٹرز میں صنعتی پاور سسٹمز کے لیے حتمی جانچ کا حل ہے۔

AC 6.3kV 6000kW ہائی-وولٹیج لوڈ بینک ایک درست طریقے سے قابل کنٹرول خالص مزاحمتی بوجھ کو براہ راست 6.3 kV کے ذریعہ ٹیسٹ کے تحت لاگو کرتا ہے۔ خاص الائے پاور ریزسٹرس - اعلی-درجہ حرارت کے خلاف مزاحمت، زیادہ گرمی کی کھپت کی صلاحیت، اعلی تھرمل استحکام، اور بغیر کوئی روشنی کے - برقی توانائی کو جذب کرتے ہیں اور اسے حرارت میں تبدیل کرتے ہیں۔ سائیڈ ایئر انٹیک اور سائیڈ ایئر آؤٹ لیٹ (یا اوپر کی طرف اخراج کے ساتھ افقی انٹیک) کے ساتھ زبردستی-ایئر کولنگ سسٹم متعدد ہیوی-ڈیوٹی محوری پنکھوں کے ذریعے مسلسل گرمی کو ختم کرتا ہے، 6 پر مکمل 6000 kW kV لوڈ کے تحت بھی حقیقی مسلسل-ڈیوٹی آپریشن کو قابل بناتا ہے۔

تکنیکی پیرامیٹرز

سسٹم کے پیرامیٹرز
شرح شدہ وولٹیج/فریکوئنسی	AC تھری-فیز تھری-وائر 6.3kV/50Hz
زیادہ سے زیادہ لوڈ پاور	مزاحم لوڈ: 6000 کلو واٹ۔
لوڈ مرحلہ	مزاحمتی لوڈ: مندرجہ ذیل 3 نلکوں میں تقسیم: 1000kW، 2000kW، 3000kW؛ نوٹ: جب ان پٹ وولٹیج ریٹیڈ وولٹیج سے کم ہو تو اوہم کے قانون کے مطابق لوڈ بینک کی نل کی طاقت بدل جاتی ہے۔
پاور فیکٹر	1
لوڈ کی درستگی (پوری مشین)	±3%
درستگی دکھائیں۔	ڈسپلے پریسجن کلاس 0.5
بجلی کی فراہمی کو کنٹرول کریں۔	بیرونی AC تھری{{0}فیز فائیو-وائر (L1/L2/L3/N/PE) 400V، 50Hz
وائر کنکشن	لوڈ پاور ان پٹ - ہائی-وولٹیج ٹرمینل بلاکس (اسٹار کنکشن) پاور ان پٹ - ٹرمینل بلاک کو کنٹرول کریں۔ خشک رابطے - ٹرمینل بلاک کو کنٹرول کریں۔ الارم آؤٹ پٹ خشک رابطے - ٹرمینل بلاک
بیرونی مواصلاتی انٹرفیس	RS485(اسپیئر فار انسٹرومنٹ لیڈ-آؤٹ)
موصلیت کی کلاس	ایف کلاس
زیادہ سے زیادہ تحفظ کی کلاس	کنٹرول سیکشن: IP55 الائے ریزسٹر پاور ڈسپیشن چیمبر (آپریشن کے دوران): IP21
ورکنگ موڈ	مسلسل کام کرنا
کولنگ کا طریقہ	زبردستی ایئر کولنگ، نیچے ہوا کا انٹیک اور سب سے اوپر ایئر آؤٹ لیٹ کے ساتھ (کسٹمر کے ذریعہ ایئر ڈکٹ انسٹال کرنا ہے)۔

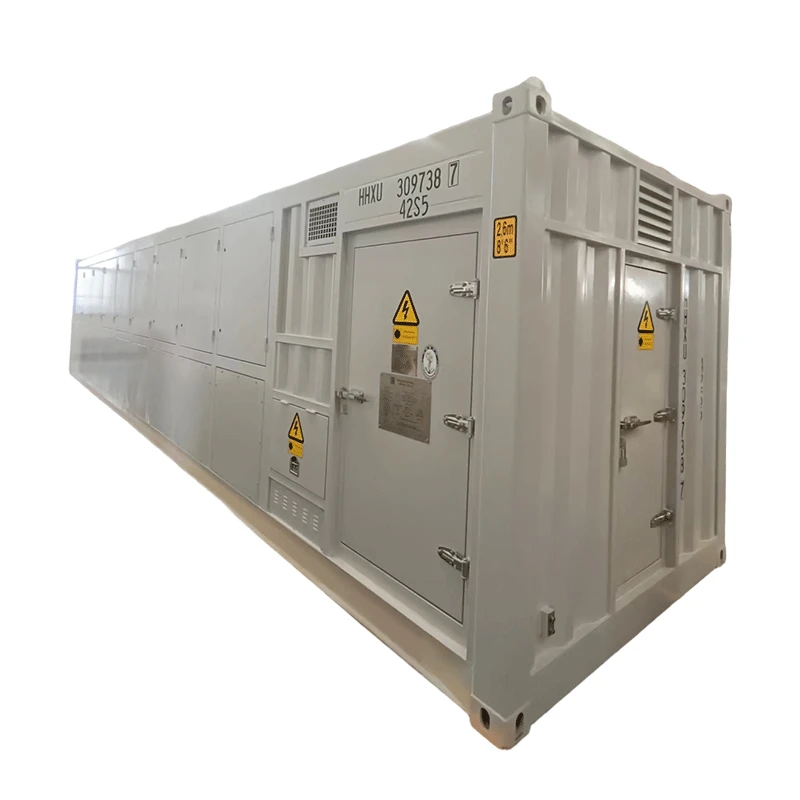

کابینہ کا ڈھانچہ	کنٹینر انکلوژر: کنٹینر میں عملے کی رسائی اور دیکھ بھال کے دروازے (تالے کے ساتھ)، اوپر تک پہنچنے والی سیڑھی، ہوا کے داخلے اور آؤٹ لیٹس، اور بیرونی اشیاء کو داخل ہونے سے روکنے کے لیے اندرونی حفاظتی جال سے لیس ہے۔
نقل و حمل	لفٹنگ: کیبنٹ کا اوپری حصہ لوڈ-بیئرنگ لفٹنگ رِنگز سے لیس ہے، جو لفٹنگ اور ٹرانسپورٹیشن کی ضروریات کو پورا کرتا ہے۔
کابینہ کا رنگ	RAL7047
کابینہ کا طول و عرض	تقریباً 12192mm×2438mm×2591mm(L×W×H)؛
وزن	تقریباً 14000 کلوگرام
آپریٹنگ ماحولیاتی پیرامیٹر
کام کی جگہ	آؤٹ ڈور
کام کا درجہ حرارت	-30 ڈگری -+50 ڈگری
رشتہ دار نمی	95% سے کم یا اس کے برابر
اونچائی	2500 ایم سے کم یا اس کے برابر
ماحولیاتی دباؤ	86-106kPa
محفوظ فاصلہ	عملے کی رسائی کو آسان بنانے کے لیے، کنٹرول روم کے سامنے 3 میٹر کے اندر کوئی رکاوٹ نہیں ہوگی، اور مینٹیننس روم کے سامنے 2 میٹر کے اندر کوئی رکاوٹ نہیں ہوگی۔
محفوظ کام کا فاصلہ	لوڈ بینک سے کم از کم 1.5 میٹر کے فاصلے پر آئسولیشن بیریئر نصب کیا جانا چاہیے۔ کوئی بھی غیر مجاز اہلکار لوڈ بینک کے 3-5 میٹر کے اندر نہیں ہوگا جب یہ کام میں ہو۔

مصنوعات کی خصوصیات&فوائد

سیملیس کنٹرول اور انٹیگریشن

ڈرائی کانٹیکٹ کنٹرول: ڈرائی کانٹیکٹ ٹرمینلز کے ذریعے کسٹمر ٹرمینلز (PLC، genset کنٹرولرز، BMS، وغیرہ) سے براہ راست جڑتا ہے، ریموٹ، خودکار، اور مرکزی بوجھ کے انتظام کے لیے آسان انضمام کو قابل بناتا ہے۔

جامع مقامی نگرانی

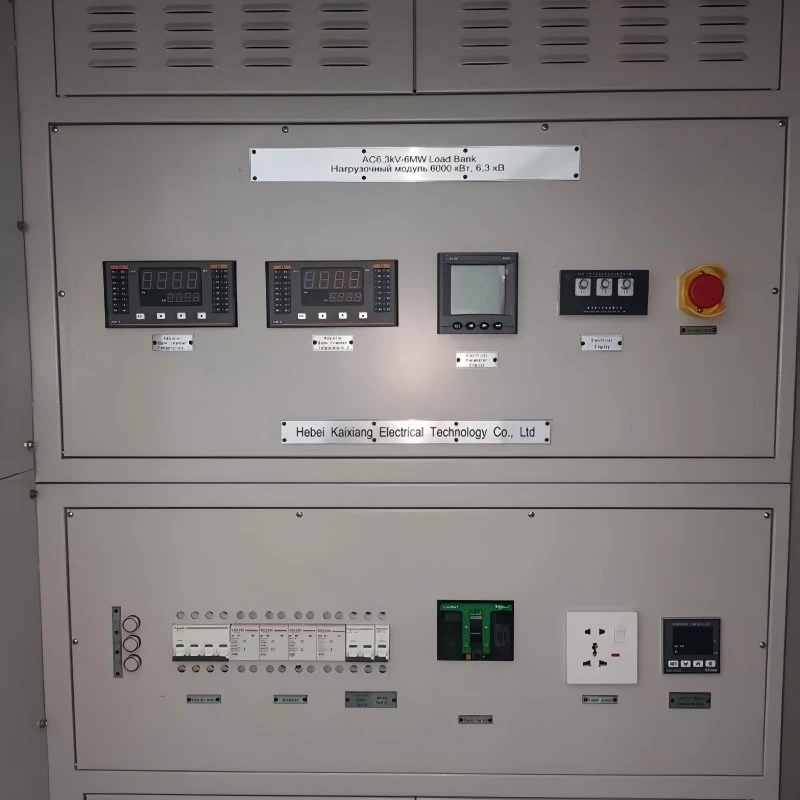

مکمل-پیرامیٹر ڈسپلے: مقامی پیمائش کرنے والے آلات وولٹیج، کرنٹ، ایکٹیو پاور، ری ایکٹیو پاور، ظاہری طاقت، پاور فیکٹر، اور فریکوئنسی کی حقیقی{-وقتی مرئیت فراہم کرتے ہیں-کسی بیرونی PC یا سافٹ ویئر کی ضرورت کے بغیر سائٹ کی تشخیص کو مکمل-ڈیلیور کرتے ہیں۔

آپریٹر-مرکزی سہولت

بلٹ-یوٹیلیٹیز میں: کنٹرول پینل میں ایک مربوط لائٹنگ سوئچ اور ایک مخصوص سنگل-فیز AC پاور ساکٹ (لیپ ٹاپ یا عارضی ٹولز کے لیے)، سائٹ کی جانچ کو ہموار کرنا اور فیلڈ سیٹ اپ ٹائم کو کم کرنا شامل ہے۔

بہتر حفاظت اور تحفظ

ایمرجنسی اسٹاپ سگنلنگ: XT4 ٹرمینل پر NO/NC (عام طور پر کھلا/عام طور پر بند) خشک رابطہ سگنلز کا ایک سیٹ آؤٹ پٹ کرتا ہے، جس سے E{1}}اسٹاپ اسٹیٹس کی ریموٹ مانیٹرنگ اور بیرونی حفاظتی انٹرلاک سسٹم کے ساتھ ہموار انضمام کی اجازت ملتی ہے۔

کیبنٹ گراؤنڈنگ پروٹیکشن: کیبنٹ الیکٹریفیکیشن کو روکنے اور برقی جھٹکوں کے خطرات کو ختم کرنے کے لیے ایک وقف شدہ گراؤنڈنگ ٹرمینل سے لیس، آپریشن کے دوران آپریٹر کی زیادہ سے زیادہ حفاظت کو یقینی بناتا ہے۔
